Accessories

  • Home
  • >
  • 제품소개
  • >
  • Accessories
  • WSA에서는 진공펌프, 진공게이지 뿐만 아니라 진공 System을 구현하기 위한 모든 구성품을 공급하고 있습니다. 진공규격인 KF-Flange(KF16, KF25, KF40 and KF50) 부터 일반 진공호스 및 PT 연결을 위한 Nipple 까지 거의 대부분의 표준 규격을 만족합니다. 이러한 각종 Accessory들을 통해 사용자는 더욱 쉽게 자신의 진공 System을 구현할 수 있습니다


Inlet Filter

WMT-250/400

Specifications

흡입구/배기구 (250, 400) NW25/NW25, NW40/NW40
재질 : 케이스, 내부필터 Carbon Steel, Teflon Polyester
무게 1kg
스페어 필터 모델 Inner filter NW25 for WMT-250
Inner filter NW40(소)/(대) for WMT-400
사용펌프 WMT-250 : W2V10 ~ W2V40
WMT-400 : W2V60 ~ W2V180

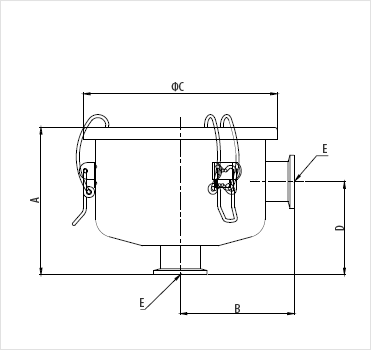

외형치수

품목명 규격명 품목코드 A B C D E
FORELINE MATERIAL TRAP WMT-250 IFDFME220000 111 86 146 70 NW25
FORELINE MATERIAL TRAP WMT-400 IFDFME440000 111 86 146 70 NW40

Valves

Angle Valve

Specifications

  NW25 (공통) NW40 (공통)
Compressed Air (kg/cm 2 ) 4~5 4~5
Conductance (ℓ/sec) 12 32
Operating pressure Range (Pa) Metal Bellows 10 -8 to 3x10 5 10 -8 to 3x10 5
O-ring 10 -6 to 3x10 5 10 -8 to 3x10 5
Leak Rate(Pa.ℓ/sec) Metal Bellows <1x10 -7 <1x10 -7
O-ring <1x10 -6 <1x10 -6
Sealing part(life-time) Metal Bellows 200,000 200,000
O-ring 80,000 80,000
Temperature Range(°C) 0 to 80 0 to 80
Connection Flange (ISO) NW25 NW40
Weight(kg) 1.2 1.8

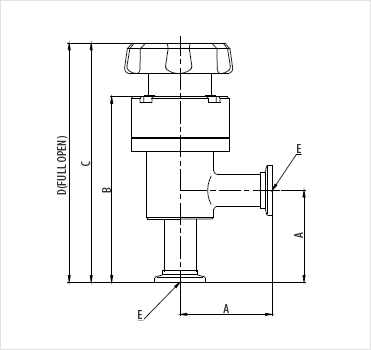

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D E
ANGLE VALVE NW16 MANUAL BELLOWS VVAMBL160000 54.6 109.9 141.6 155.5 NW16
ANGLE VALVE NW25 MANUAL BELLOWS VVAMBL250000 51.6 104.9 136 150.5 NW25
ANGLE VALVE NW40 MANUAL BELLOWS VVAMBL400000 61 129.5 160.5 178.5 NW40
ANGLE VALVE NW16 MANUAL ORING VVAMOR160000 54.6 109.9 141.6 155.5 NW16
ANGLE VALVE NW25 MANUAL ORING VVAMOR250000 51.6 104.9 136 150.5 NW25
ANGLE VALVE NW40 MANUAL ORING VVAMOR400000 61 129.5 160.5 178.5 NW40

*Angle Valve Air Type(Air Double/Air Single)은 CAD파일을 다운받아 확인하세요.

Z-Line Valve

본사에 직접 문의부탁드립니다.

Auto Vent Valve

Specifications

  Auto Vent Valve-NW25 Auto Vent Valve-NW40
Voltage AC24V, 10~20mA AC 100V, 25mA
Power(50/60Hz) 11W 6/4.2W
Connector 1/8 inch
Flange Size NW25 NW40
Conductance(ℓ/sec) 15 45
Leak Rate(Torr-ℓ/sec) Max. 1.0 x 10-9
Material:Body, Sealing SUS304, Viton
Life Cycle 10,000 (Room Temperature)
Weight(kg) 1.8 2.8

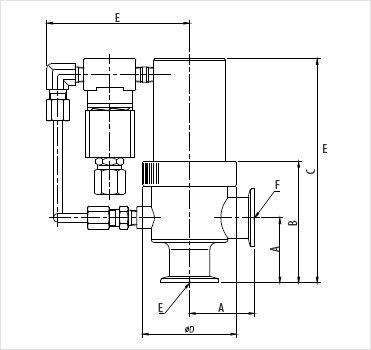

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D E F
AUTOVENT ANGLE VALVE NW25/NW25 VVAVOR250000 45 84.5 155 65 94 NW25

Fittings

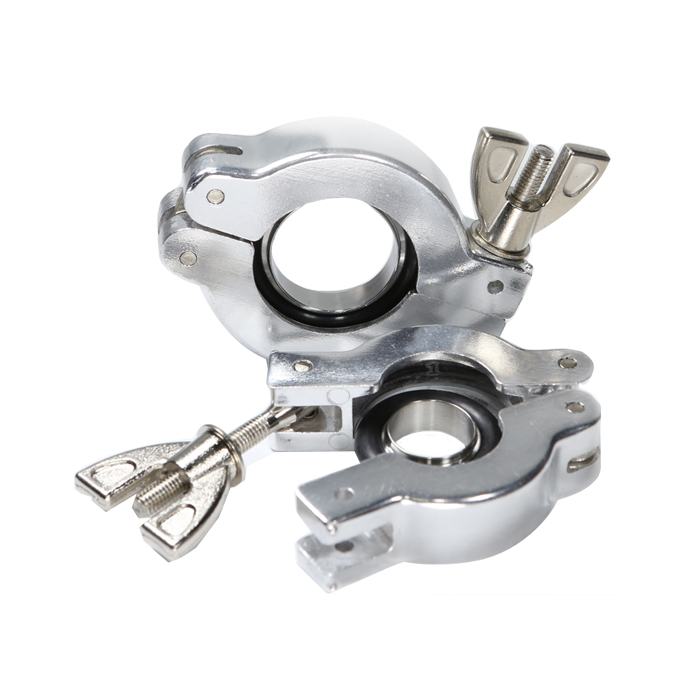

Clamp

Specifications

규격 NW16, NW25, NW40, NW50
재질 알루미늄
사용가능 펌프 NW16 : W2V05, NW25 : W2V10~40
NW40 : W2V60~180 / NW50 : 흡배기구 NW50

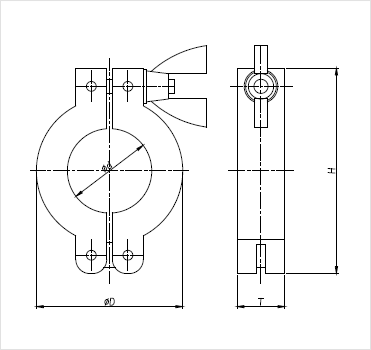

외형치수 (unit : mm)

품목명 규격명 품목코드 D d H T
Clamp NW16 ACCCMA001610 42 20 61 17
Clamp NW25 ACCCMA002510 52 30 73 17
Clamp NW40 ACCCMA004010 70 44 90 17
Clamp NW50 ACCCMA005010 94 62 123 17

Centering

Specifications

규격 NW16, NW25, NW40, NW50
재질 : metal ring, O-ring STS304, NBR/VITON(선택)
사용 규격이 같은 Clamp와 세트로 사용

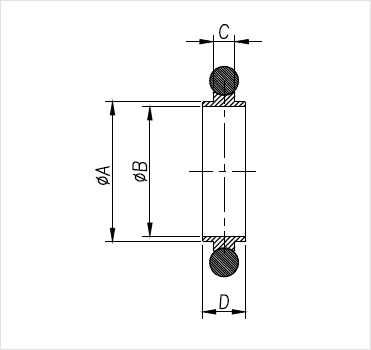

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D
CENTER RING NBR/NW16(ST304) ACCCOORN1601 17 16 8 3.9
CENTER RING NBR/NW25(ST304) ACCCOORN2501 26 25 8 3.9
CENTER RING NBR/NW40(ST304) ACCCOORN4001 41 40 8 3.9
CENTER RING NBR/NW50(ST304) ACCCOORN5001 52 50 8 3.9

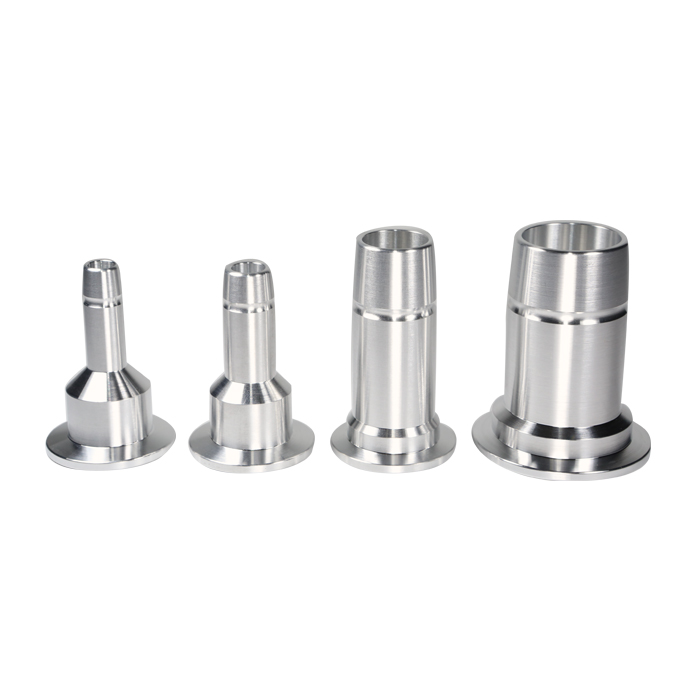

Hose Nipple

Specifications

규격 NW25-∅12, NW25-∅16, NW25-∅26, NW40-∅36
재질 알루미늄(A2024)
사용펌프 NW25 : W2V10~W2V40
NW40 : W2V60~W2V150

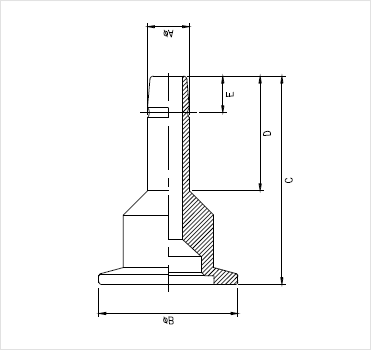

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D E
Hose Nipple NW25 - ∅12 ACHNMA251200 12 40 60 33 10.5
Hose Nipple NW25 - ∅16 ACHNMA251600 16 40 60 35 10.5
Hose Nipple NW25 - ∅26 ACHNMA252600 26 40 69 57 20
Hose Nipple NW40 - ∅36 ACHNMA403600 36 55 68.5 55 20

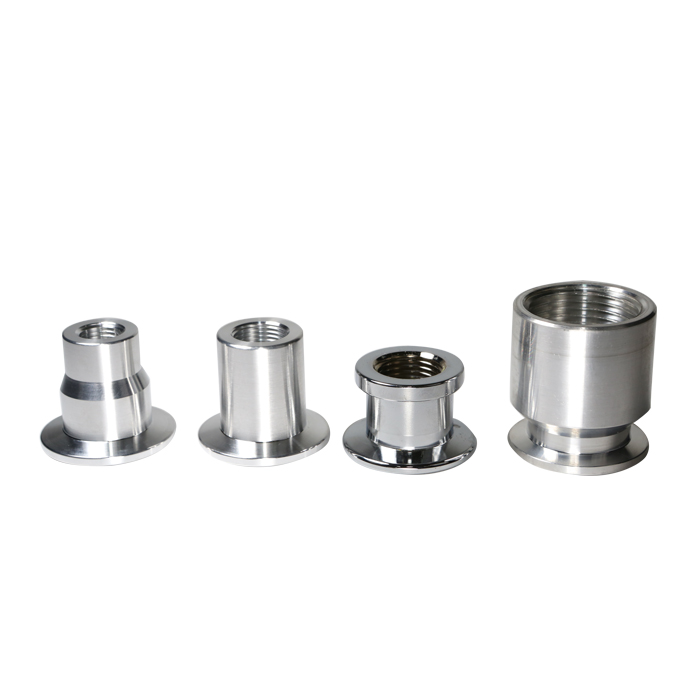

PT Nipple

Specifications

규격 재질 나사선 사용펌프
NW16-1/4” SUS 외경 W2V05
NW25-1/4” AL 내경 W2V10~W2V40
NW25-3/8” AL 내경
NW25-1/2” Zn(CR PLATED) 내경
NW25-3/4” Zn(CR PLATED) 외경
NW25-1” AL 내경
NW40-1&1/4” SUS 외경 W2V60~W2V180

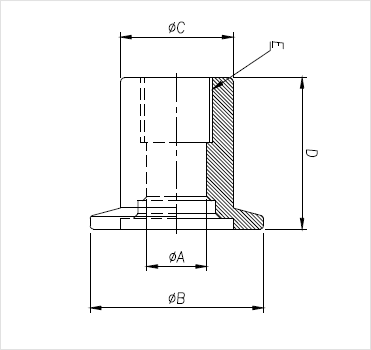

외형치수 (unit : mm)

제품명 규격명 품목코드 A B C D E
PT-Nipple NW25-3/8”(AL/내경) ACPNMA253800 13.8 40 26 35 3/8”
PT-Nipple NW25-1/4” (AL/내경) ACPNMA251400 10.5 40 26 35 1/4"
PT-Nipple NW25-1” (AL/내경) ACPNMA251000 24.8 40 40 45 1”
PT-Nipple NW25-1/2”( ZINC/CR/내경) ACPNMZ251200 18.5 40 32 26.5 1/2"
PT-Nipple NW25-3/4” ( ZINC/CR/외경) ACPNMZ253401 18.5 40 26 27 3/4”
PT-Nipple NW16-1/4” (SUS/외경) ACPNMS161401 8 29.4 20 35 1/4”
PT-Nipple NW40-1&1/4” (SUS/외경) ACPNMS401141 35 55 42 30 1 1/4"

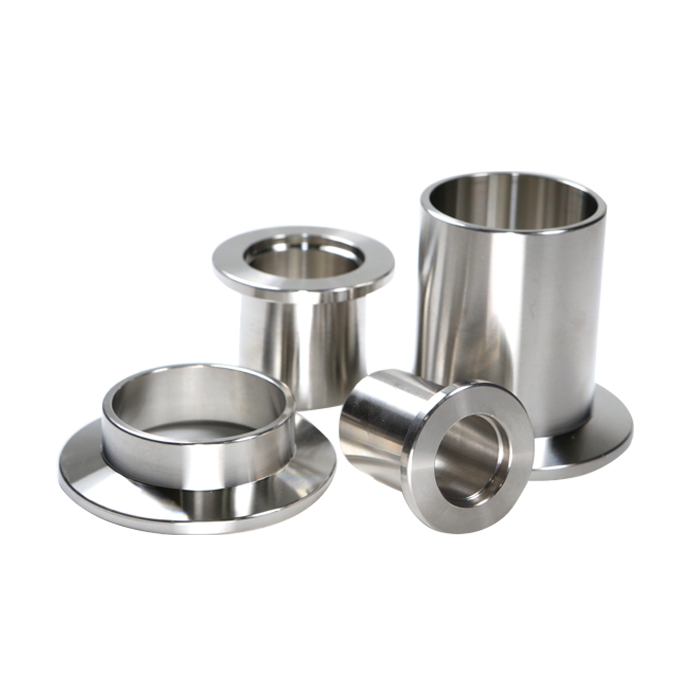

Welding Flange

Specifications

규격 NW16, NW25, NW40, NW50
재질 SUS(STS304)
사용펌프 NW16 : W2V05
NW25 : W2V10~W2V40
NW40 : W2V60~W2V180
NW50 : 흡/배기구 규격이 NW50인 펌프

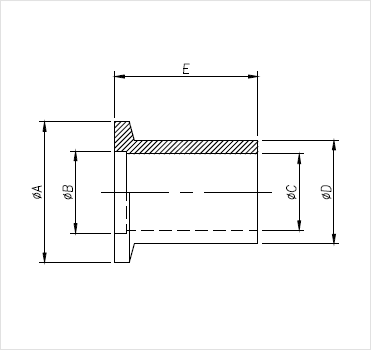

외형치수 (unit : mm)

제품명 규격명 품목코드 A B C D E
WELDING FLANGE NW16/15MM ACFLMS161500 30 17.2 16 20 15
WELDING FLANGE NW25/15MM ACFLMS251500 40 26.2 24 28 15
WELDING FLANGE NW40/15MM ACFLMS401500 50 41.2 34 38 15
WELDING FLANGE NW50/15MM ACFLMS501500 75 52.2 51 57 15
WELDING FLANGE NW16/30MM ACFLMS163000 30 17.2 16 21.7 30
WELDING FLANGE NW25/30MM ACFLMS253000 40 26.2 24 27.2 30
WELDING FLANGE NW40/30MM ACFLMS403000 55 41.2 34 42.7 30
WELDING FLANGE NW50/30MM ACFLMS503000 75 52.2 51 57 30

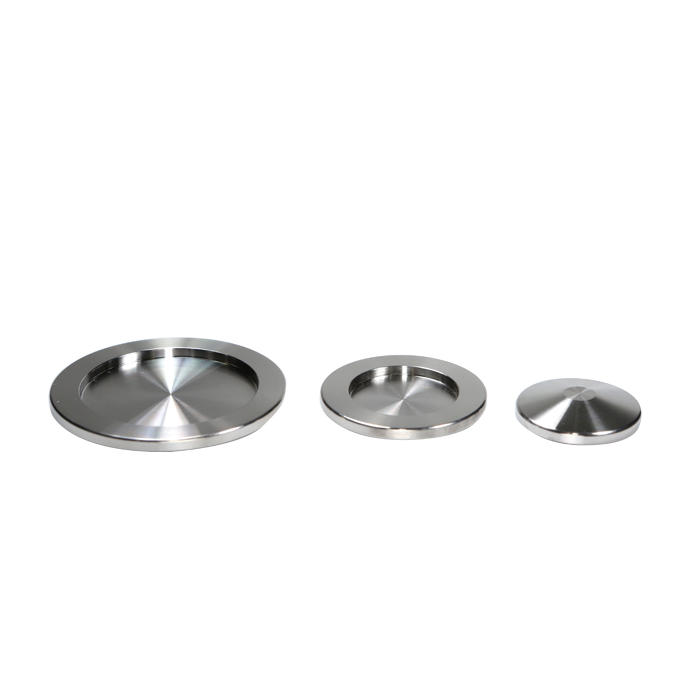

Blank

Specifications

규격 NW16, NW25, NW40, NW50
재질 SUS(STS304)
사용펌프/배관 NW16 : W2V05
NW25 : W2V10~W2V40
NW40 : W2V60~W2V180
NW50 : 흡배기구 규격이 NW50인 펌프/배관

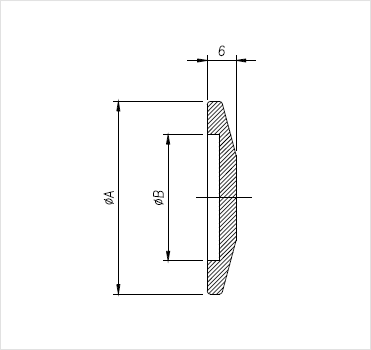

외형치수 (unit : mm)

품목명 규격명 품목코드 A B
BLANK STS/NW16 ACBKMS001600 30 17.2
BLANK STS/NW25 ACBKMS002500 40 26.2
BLANK STS/NW40 ACBKMS004000 55 41.2
BLANK STS/NW50 ACBKMS005000 75 52.2

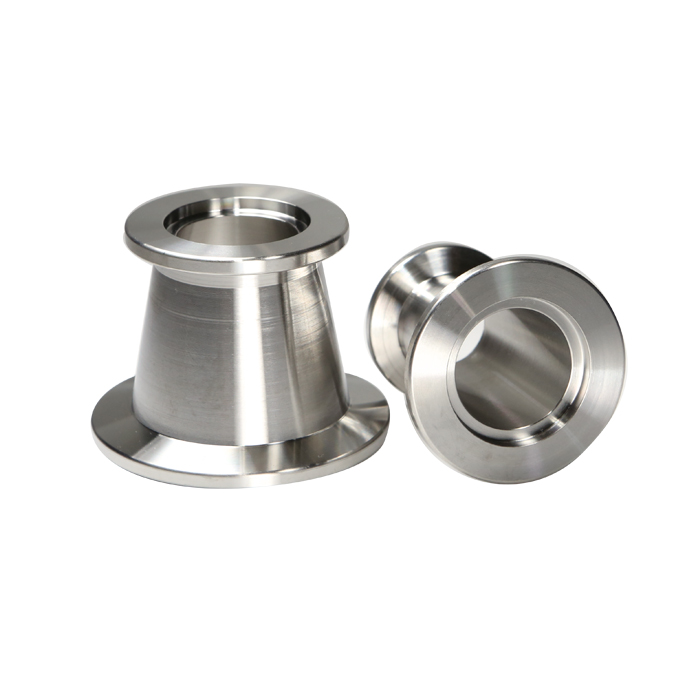

Reducer

Specifications

규격 NW25-NW16, NW40-NW25, NW50-NW40
재질 SUS(STS304)

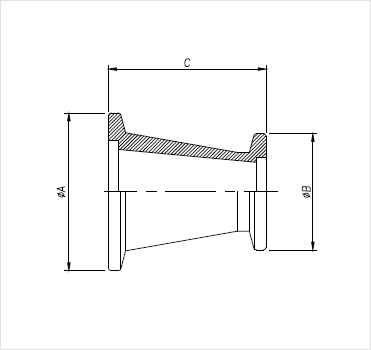

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C
REDUCER NW25-NW16 ACREMS251600 40 30 40
REDUCER NW40-NW25 ACREMS402500 55 40 40
REDUCER NW50-NW40 ACREMS504000 75 55 40

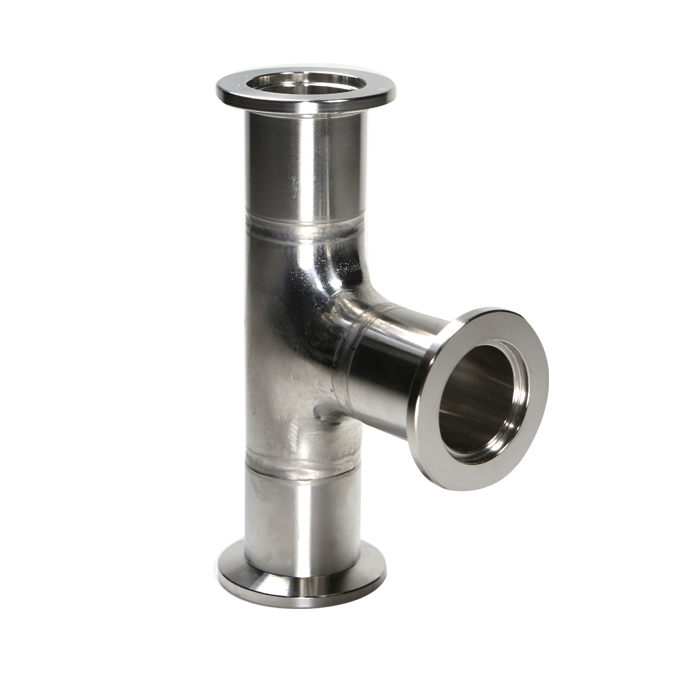

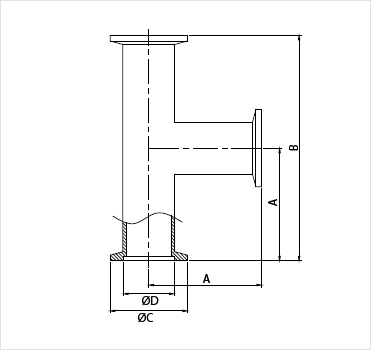

Tee

Specifications

규격 NW16, NW25, NW40, NW50
재질 SUS(STS304)

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D
TEE NW16 ACTEMI001600 40.4 80.8 30 17.2
TEE NW25 ACTEMI002500 58.6 117.2 40 26.2
TEE NW40 ACTEMI004000 77.6 155.2 55 41.2
TEE NW50 ACTEMI005000 80 160 75 52.2

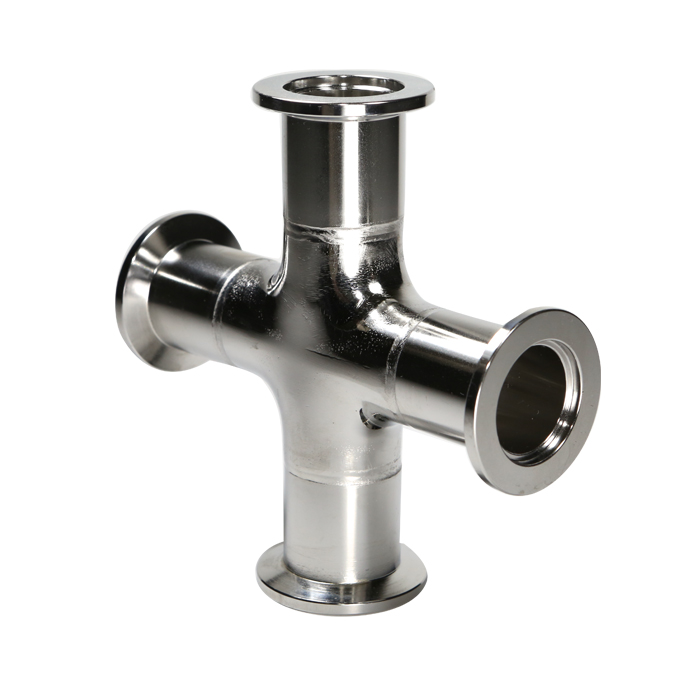

Cross

Specifications

규격 NW16, NW25, NW40, NW50
재질 SUS(STS304)

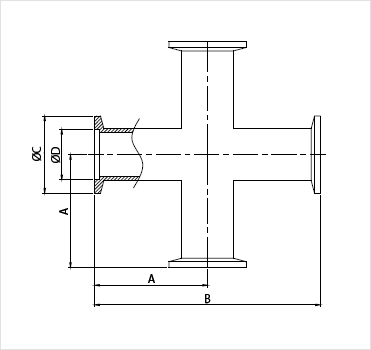

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C D
CROSS NW16 ACRMMI001600 40.4 80 30 17.2
CROSS NW25 ACRMMI002500 58.6 117.2 40 26.2
CROSS NW40 ACRMMI004000 77.6 155.2 55 41.2
CROSS NW50 ACRMMI005000 80 160 75 52.2

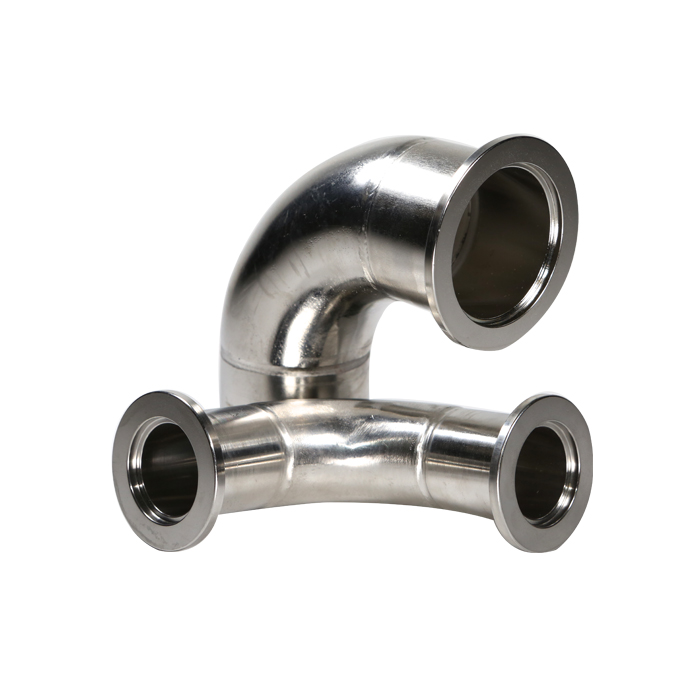

Elbow

Specifications

규격 NW16, NW25, NW40, NW50
재질 SUS(STS304)

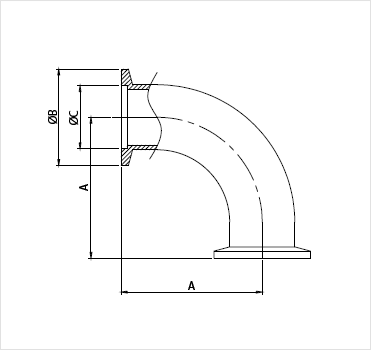

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C
ELBOW NW16 ACELMI001600 53.1 30 17.2
ELBOW NW25 ACELMI002500 68.1 40 26.2
ELBOW NW40 ACELMI004000 77.6 55 41.2
ELBOW NW50 ACELMI005000 70 75 52.2

Bellows

Specifications

연결규격 NW16, NW25, NW40, NW50
길이 100~300MM까지 50MM단위,
300~1000MM 까지 100MM 단위,
1000~2000MM까지 500MM 단위로 조정
재질 SUS(STS304)

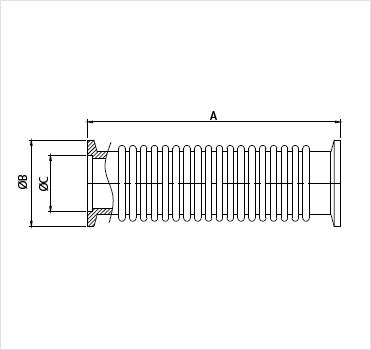

외형치수 (unit : mm)

품목명 규격명 품목코드 A B C
BELLOWS NW16X100~2000MM ACBL01001600~ACBL20001600 100~2000 30 17.2
BELLOWS NW25X100~2000MM ACBL01002500~ACBL20002500 100~2000 40 26.2
BELLOWS NW40X100~2000MM ACBL01004000~ACBL20004000 100~2000 55 41.2
BELLOWS NW50X250, 800MM ACBL02505000, ACBL08005000 250, 800 75 52.2

Vacuum Hose

Specifications

규격 : 내경 ∅8, ∅13, ∅20, ∅32
길이 1,000MM 균일
재질 RUBBER

(unit : mm)
품목명 규격명 품목코드 내경 사용NIPPLE 외경
VACUUM HOSE ∅8X1000MM ACVHUT081000 8 12
VACUUM HOSE ∅13X1000MM ACVHUT131000 13 16
VACUUM HOSE ∅20X1000MM ACVHUT201000 20 26
VACUUM HOSE ∅32X1000MM ACVHUT301000 32 36

Vacuum Oils

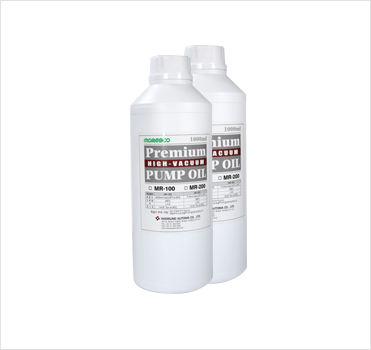

MR-200 (NEOVAC)

Specifications

General Properties
ISO Viscosity Grade 68
Viscosity 40°C*mm 2 /s 71.0
Color ASTM L0.5
Density 15°C g/cm 3 0.883
Flash Point °C 256
Pour Point °C -17.5
Total oxidation mgKOH/g 0.00
Demulsibility   40-40-0 (Under5)
Vapor Pressure 50°C Pa Below 1.3×10 -3
50°C Torr Below 1.0×10 -5

판매단위

1L, 20L

Fomblin 16/6

Specifications

Typical Property Units 16/6
Average molecular weight a.m.u. 2700
Specific gravity (20°C) (68°F) 40°C*mm 2 /s 71.0
Kinematic Viscosity ASTM L0.5
Viscosity Index 15°C g/cm 3 0.883
Vapor Pressure
@ 25°C(68°F)
@100°C(212°F)
torr 2×10 -6
torr 2×10 -4
Pour Point °C -45
°F -49
Heat of vaporization (200°C) (392°F) cal/g 8
Surface Tension dyne/cm 22
Evaporation loss(22hrs; 149°C) % by wt. 3.9
Ultimate total pressure torr 2.4×10 -3
Specific oil consumption cm 3 /hr 0.5

판매단위

- 주로 펌프에 충전되어 판매됩니다.
- 자세한 사항은 본사에 문의 부탁드립니다.
